不銹鋼纏繞墊片通常又叫做金屬纏繞墊片，鋼帶的選擇材料可以有304，316，以及特殊材料包括zieconium72，hastelloy，inconel，monel等等。
金屬纏繞墊片分四種形式：
基本型不銹鋼纏繞墊片（YYMF-A）
帶內環不銹鋼纏繞墊片（YYMF-B）
帶外環不銹鋼纏繞墊片（YYMF-C）

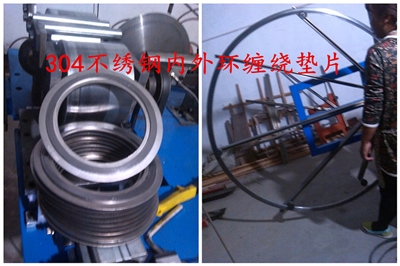

帶內外環不銹鋼纏繞墊片（YYMF-D）。
應用范圍：
石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。
我們能按照ANSI,API.DIN.JIS,JPI,BS等標準生產，或者由用戶具體注明要求。使用壓力≤25Mpa。
如墊片用在換熱器上，一般我們推薦帶Φ3.2的不銹鋼內環，窄帶材質同鋼帶，窄帶形式分粘貼型或包覆型。
如不銹鋼纏繞墊片需要色標，請注明。
不銹鋼纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。
金屬纏繞墊片為半金屬密合墊中回彈性*佳的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其*大壓緊度，金屬纏繞墊片接觸的法蘭密封面的表面精度要求不高。
不銹鋼纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。
不銹鋼纏繞墊片應用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。
【金屬纏繞墊片】種類：
| 種類 | 厚度(mm) | |
| 基本型纏繞墊片（YYMF-A） | 3.2 | 4.5 |
| 帶內環纏繞墊片（YYMF-B） | 4.5 | |
| 帶外環纏繞墊片（YYMF-C） | 4.5 | |
| 帶內外環纏繞墊片（YYMF-D） | 4.5 | |
【金屬纏繞墊片】結構材料：
| 填充料 | 鋼帶 | 內環 | 外環 |
| 石棉纏繞 | SUS 304 | 碳鋼 | 碳鋼 |
| 石墨纏繞 | SUS 316 | SUS 304 | SUS 304 |
| 四氟纏繞 | SUS 316L | SUS 316 | SUS 316 |
| SUS 316L | SUS 316L |
| 填充料 | 溫 度(°C) | *大操作壓力(kg/cm2) |
| 石墨纏繞 | -200~550 | 250 |
| 石棉纏繞 | -150~450 | 100 |
| 四氟纏繞 | 240~260 | 100 |
【內環及纏繞金屬】材質選擇：
| 商品名 | AISI | 硬度(HB/HV) | 溫度(°C) |
| 不銹鋼 304 | 304 | 130~180 | -250~+550 |
| 不銹鋼 316 | 316 | 130~180 | -100~+550 |
| 不銹鋼 316L | 316L | 130~190 | -100~+550 |
外環通常由經防腐蝕處理的碳鋼組成。
【法蘭種類及纏繞墊片】形式：
| 法蘭種類 | 纏繞墊片形狀 |
| 平面法蘭 | 僅帶外環纏繞墊片 |
| 帶內外環纏繞墊片 | |
| 凸面法蘭 | 僅帶外環纏繞墊片 |
| 帶內外環纏繞墊片 | |
| 凹凸法蘭 | 基本型纏繞墊片 |
| 僅帶內環纏繞墊片 | |
| 槽法蘭 | 基本型纏繞墊片 |
| 僅帶內環纏繞墊片 | |
| 平面和凹槽法蘭 | 基本型纏繞墊片 |
| 僅帶內環纏繞墊片 |
【金屬纏繞墊片】厚度公差：
| 項目 | 厚度(mm) | 公差(mm) |
| 墊片厚度 | 4.5, 3.2 | +0.2 -0.1 |
| 環厚度 | 3.0 | ±0.24 |
【金屬纏繞墊片】直徑公差（即用于法蘭的名義管道直徑）：
| DIN (mm) | ANSI B16.5 BS1560 (mm) Mss sp-44 | API 605 | 公差 | |
| 內環內徑 墊片內徑 | <=600 | <=24″ | >=26″ and <=34″ | ±0.5 |
| >600 and <=800 | >24″ and <=34″ | >=36″ and <=60″ | ±0.9 | |
| >800 and <=1600 | >34″ and <=60″ | ±1.3 | ||
| >1600 | >60″ | ±1.6 | ||
| 墊片外徑 | <=600 | <=24″ | <=24″ | ±0.9 |
| >600 and <=160000 | >24″ and <=60″ | >24″ and <=60″ | ±1.8 | |
| 1600 | >60″ | ±2.2 | ||
| 外環外徑 | >=1/2″ and <=60″ | ±0.9 | ||
| <=600 | <=24″ | 0-1.0 | ||
| >600 and <=1000 | >24″ and <=34″ | 0-1.8 | ||
| >1000 and <=1600 | >34″ and <=60″ | 0-2.2 |
【金屬纏繞墊片】技術參數：
| 纏繞墊片系數 | m=2.5-4 |
| 纏繞墊片使用壓力 | ≤25MPa |
| 纏繞墊片使用溫度 | -196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片*小預緊比壓 | y=68MPa |
