石墨墊片
石墨墊片根據材質可分為石墨復合墊片和柔性石墨墊片，石墨復合墊片是從增強石墨板打孔或切割而成的，它具有良好的防腐蝕性， 耐高/低溫，良好的壓縮回彈性和高強度性。柔性石墨墊片是從膨脹石墨卷材或板材打孔或切割而成的，膨脹石墨不含粘結劑和填充物，因此純度很高，具有良好的防腐蝕性， 耐高/低溫，良好的壓縮回彈性和高強度性，適用于低壓部位的密封，可以防止石墨和法蘭間產生的電化腐蝕。

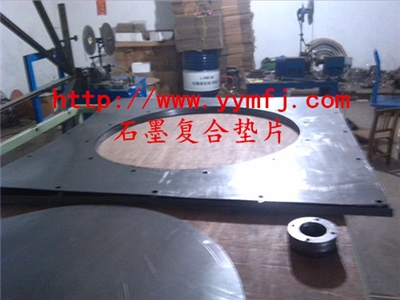

石墨復合墊片又叫增強石墨墊片或高強石墨墊片是從增強石墨板打孔或切割而成的，它具有良好的防腐蝕性， 耐高/低溫，良好的壓縮回彈性和高強度性。
增強石墨墊片常用的內層增強材料有ss304,ss316或馬口鐵等,厚度0.1~0.127mm，形式有沖刺板增強， 網板增強，平板增強。常用材料為３０４增強石墨，可以制作成各種各樣的圓型幾何墊片被廣泛用于管道、閥門、泵、壓力容器、熱交換器、冷凝器、發電機、空氣壓縮機、排氣管、制冷機等。石墨增強墊片還可以切成形狀復雜的墊片，如水位計墊片，沖孔法蘭墊片及汽車柴油機的汽缸墊片。
高強石墨墊片根據使用需要可以加工成以下幾種形式：1.基本型石墨復合墊片 2.包內邊石墨復合墊片 3.包外邊石墨復合墊片 4.內外包邊石墨復合墊片。石墨復合墊片包邊形式即保持原有墊片的各項優異性能，又便于安裝、拆卸，不易損壞，同時也可防止介質對墊片的侵蝕，提高了耐壓。常用包邊材料為304或316不銹鋼。
【石墨復合墊片】技術參數：
| 增加材料 | 耐壓（N/MM2） | 溫度 | 壓縮率（%） | 回彈率（%） | |
| 無氧化狀態下 | 氧化狀態下 | ||||
| 碳鋼沖刺板 | ≥4.8 | -10-450 | -10-550 | 30-35 | 15-20 |
| SS304,SS316沖刺板 | ≥4.8 | -240-450 | -200-600 | 30-35 | 15-30 |
| SS304,SS316平板 | ≥4.8 | -240-450 | -200-600 | 30-40 | 10-15 |
| Ss304,網板 | ≥4.8 | -240-450 | -200-600 | 40-50 | 15-20 |
| 增加材料 | 透氣性 (cm3/min)(厚度 1.5mm\) | 密封性(厚度 1.5mm) | 密封常數 | ||
| N2 m1/hr | Bumming oil Am1/hr | “M”因數 | “Y”予緊比壓 | ||
| 碳鋼沖刺板 | <=0.8 | 30 | <0.5 | 3.0 | 9000 |
| SS304,SS316沖刺板 | <=0.8 | 60 | <0.5 | 2.5 | 4000 |
| SS304,SS316平板 | <=0.4 | 35 | <0.5 | 2.0 | 900 |
| Ss304,網板 | ≥1.0 | 70 | <0.5 | 3.0 | 5000 |
柔性石墨墊片又稱膨脹石墨墊片是從膨脹石墨卷材或板材打孔或切割而成的，膨脹石墨不含粘結劑和填充物，因此純度很高，具有良好的防腐蝕性， 耐高/低溫，良好的壓縮回彈性和高強度性，適用于低壓部位的密封，可以防止石墨和法蘭間產生的電化腐蝕。
可以制作成各種各樣的圓型的復雜的幾何墊片，柔性石墨墊片還可以在內外圈做成包邊形式，且便于安裝、拆卸，不易損壞。被廣泛用于管道、閥門、泵、壓力容器、熱交換器、冷凝器、發電機、空氣壓縮機、排氣管、制冷機等的密封。
*大加工尺寸：~1500mm；特殊規格或各類非標準產品可按客戶要求制定。公司簡介：慈溪技嘉密封材料廠，專業設計生產密封件和密封工具。
主要產品有：
密封填料：編織的盤根填料；壓制的盤根環。密封填料有石墨、四氟乙烯、碳纖維、芳綸纖維、玻璃纖維等各種纖維材料。
密封板材：石棉板、非石棉板、柔性石墨板材、石墨金屬復合板、聚四氟乙烯板材等。
密封墊片：石墨高強復合密封墊片、金屬纏繞密封墊片、金屬齒型密封墊片 及金屬波型墊片、金屬包覆墊片、四氟墊片等。
密封工具：墊片切割器、盤根切割器、盤根取出工具，操作簡單、使用方便，大小規格可定做.
【柔性石墨墊片】技術參數：
| 項 目 | 單 位 | 數 值 |
| 密度公差 | g/cm3 | -0.06~+0.06 |
| 厚度公差 | mm | -0.04~+0.04 |
| 碳含量 | % | 99 |
| 抗拉強度 | MPa | 4.5 |
| 壓縮率 | % | >40 |
| 回彈率 | % | >10 |
| 硫含量 | ppm | <1000 |
| 氯含量 | ppm | <45 |
| 溫度 | °C | -200~+600 |
